Figur 316
Artikel
316-100-60
Schachtabdeckungen
Schachtabdeckungen
Klasse
Klasse C250
Nennweite
Ø1000
Eigenschaften
Vollguss - Abdeckung
Handgriff
Verriegelt
Dichtende Einlage
Wasser- & geruchsdicht
Mit kleinem exzentrischem Deckel
Spezifikation/Hinweis
Schlüssel-Nr. 4-9400
Riegel-Nr. 194-1N
Schraubenabdeckungen-Nr. 131-2
Für Brennstofftanks
Einbau
In Zementrohrfalz
Dokumente
» BGS-Figurenblatt 316
Abmessung / Gewicht
Rahmen | LW/LW1 | 1000/602 |
R | 1100 | |
H | 65 | |
Deckel | D/D1 | 1038/630 |
Gewicht | kg | 219 |
Zubehör
Allzweckschlüssel
4-9400
4-9400
Vierkantschlüssel aus Guss,
17mm/13mm.
Passend zu Figuren:
131, 135, 136, 180V, 182V, 184V, 186V, 190V, 137, 193, 194, 195, 197, 316, 320, 480V, 490V, 639V, 2124, 2126, 2152, 2175, TCG
17mm/13mm.
Passend zu Figuren:
131, 135, 136, 180V, 182V, 184V, 186V, 190V, 137, 193, 194, 195, 197, 316, 320, 480V, 490V, 639V, 2124, 2126, 2152, 2175, TCG

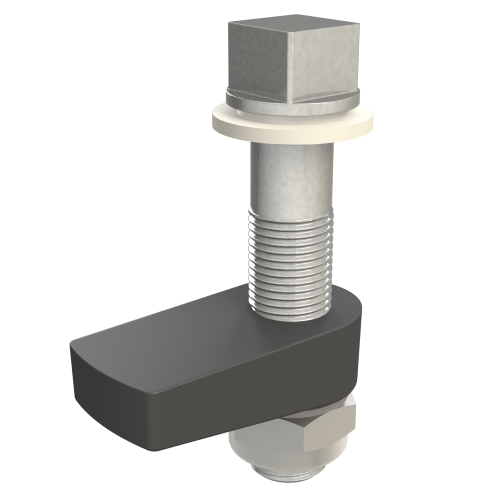

Verriegelungsset: Vierkantschraube, Dichtung, Riegel & Mutter
194-1N
194-1N
Schraubenabdeckung
131-2
131-2

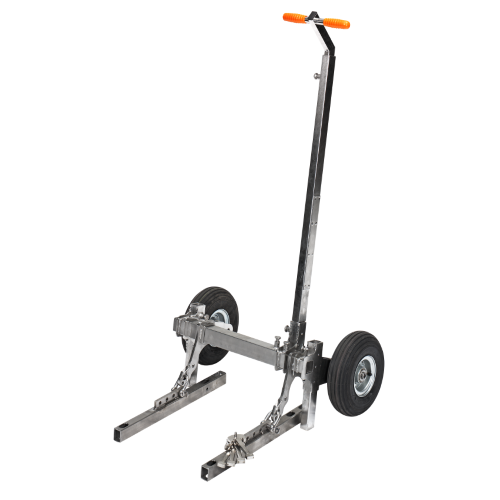

Schachtdeckelheber Tandem
AW-6020
AW-6020
Deckelhebegerät zum Öffnen von Abdeckungen von Breiten bis 1000mm und einem Gewicht bis zu 300kg
